  • 平板雷达水位计
更新时间：2026-03-03

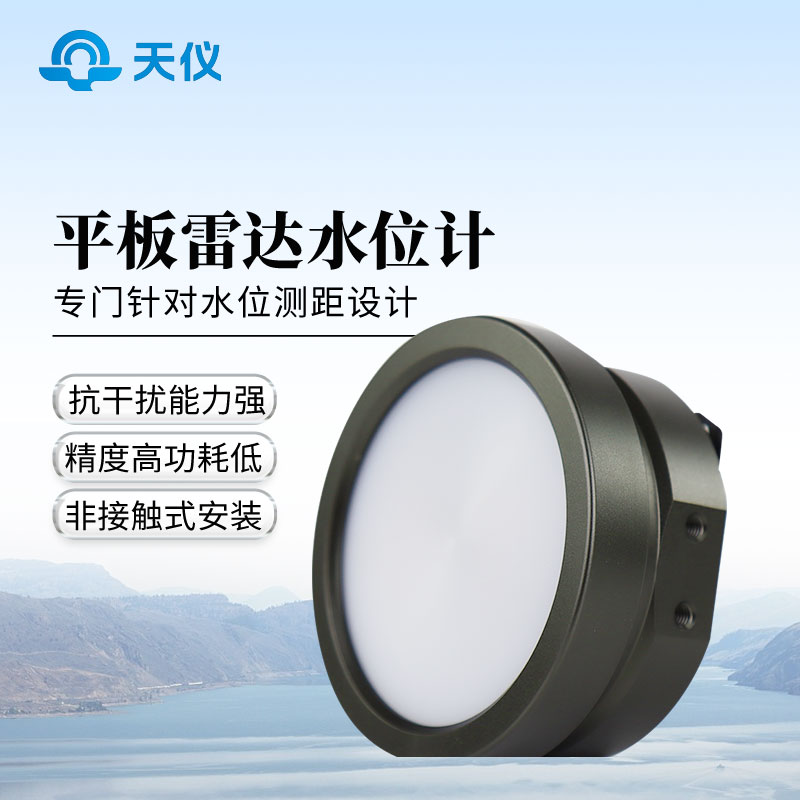

平板雷达水位计

【产品简介】1、平板雷达水位计产品概述平板雷达水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预···

型号
TY-LD1
品牌
天仪
价格
电议优惠
  • 产品简介
  • 产品详情
  • 相关产品

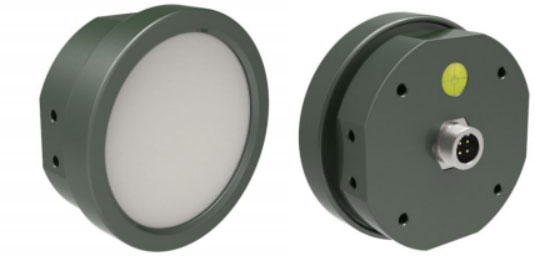

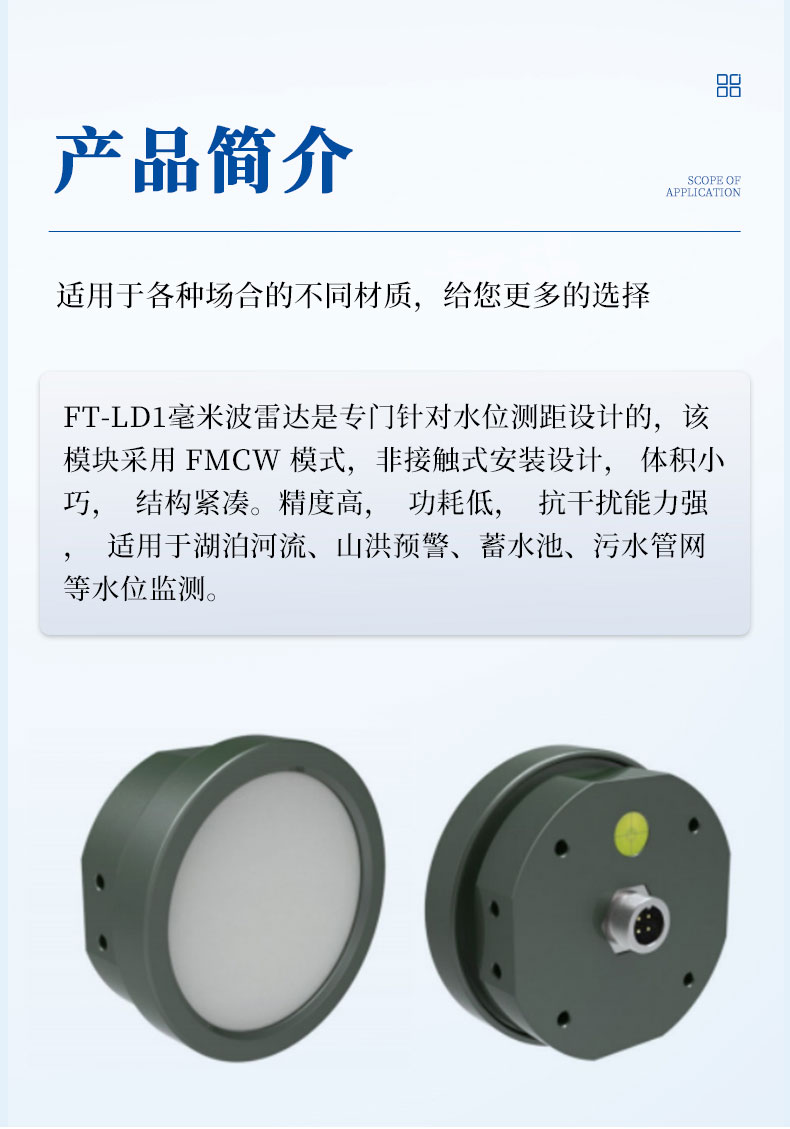

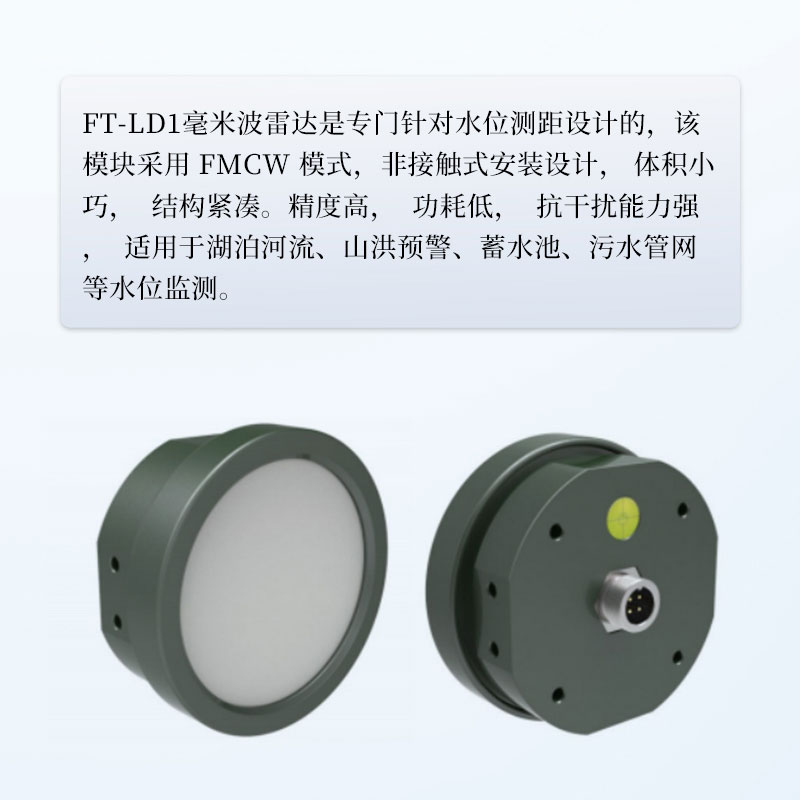

1、平板雷达水位计产品概述

平板雷达水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

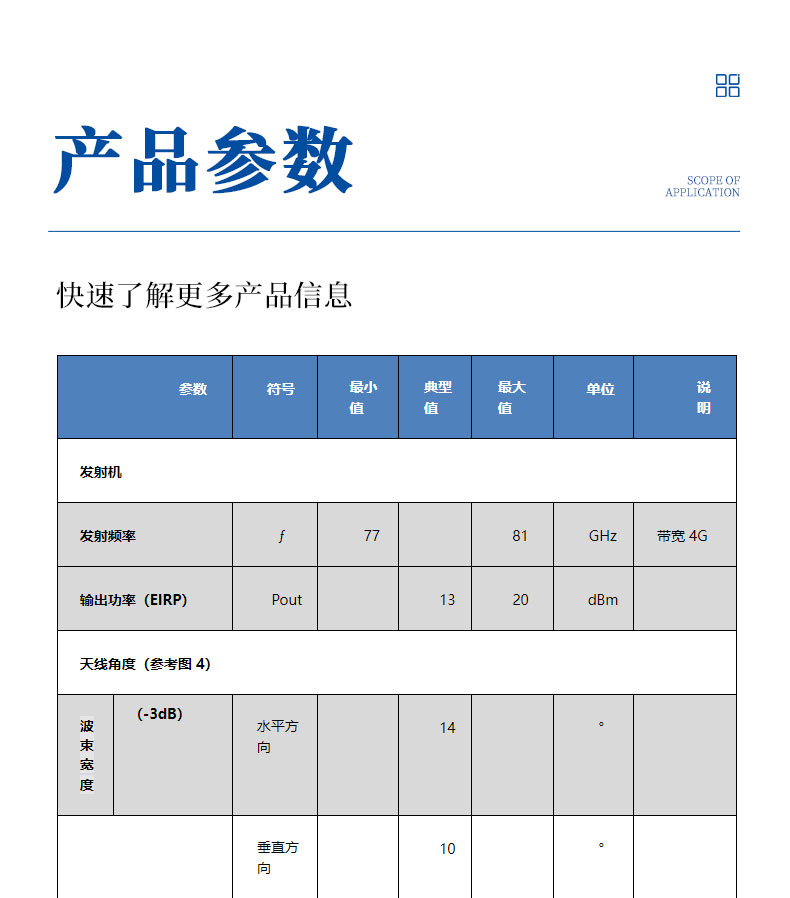

2、平板雷达水位计产品主要参数指标

参数符号最小值典型值最大值单位说明
发射机






发射频率ƒ77
81GHz带宽4G
输出功率（EIRP）Pout
1320dBm
天线角度（参考图4）






波束宽度（-3dB）水平方向
14
°

垂直方向
10
°

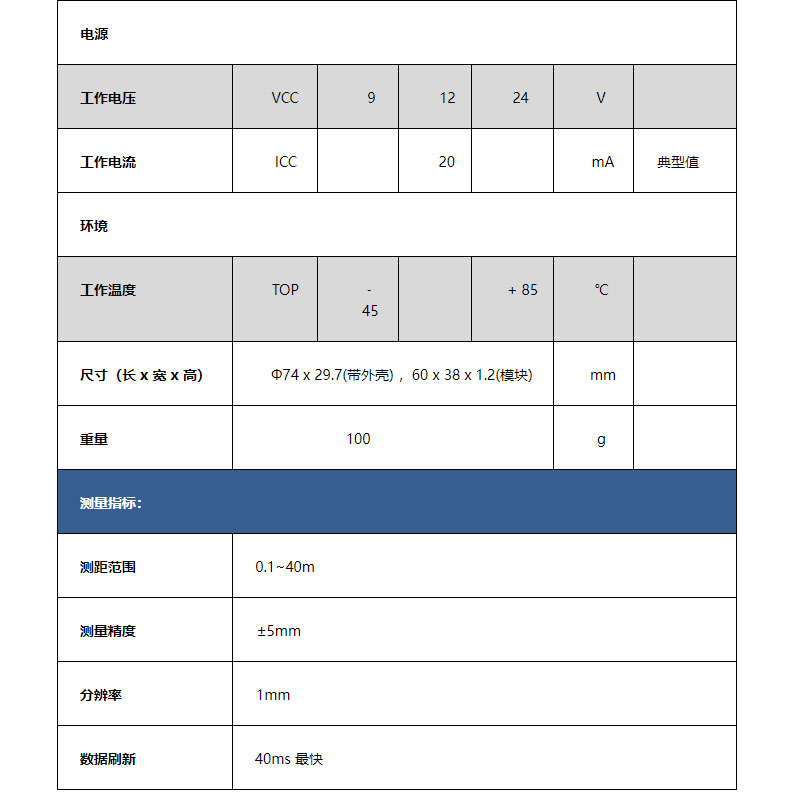

电源






工作电压VCC91224V
工作电流ICC
20
mA典型值
环境






工作温度TOP﹣45
+85℃
尺寸（长x宽x高）Φ74x29.7(带外壳)，60x38x1.2(模块)mm
重量100g
测量指标：






测距范围0.1~40m
测量精度±5mm
分辨率1mm
数据刷新40ms最快

说明：雷达工作频段为80GHz，测距的范围40米为最大测量范围，根据物体

RCS的大小，探测距离的最大值会有偏差。

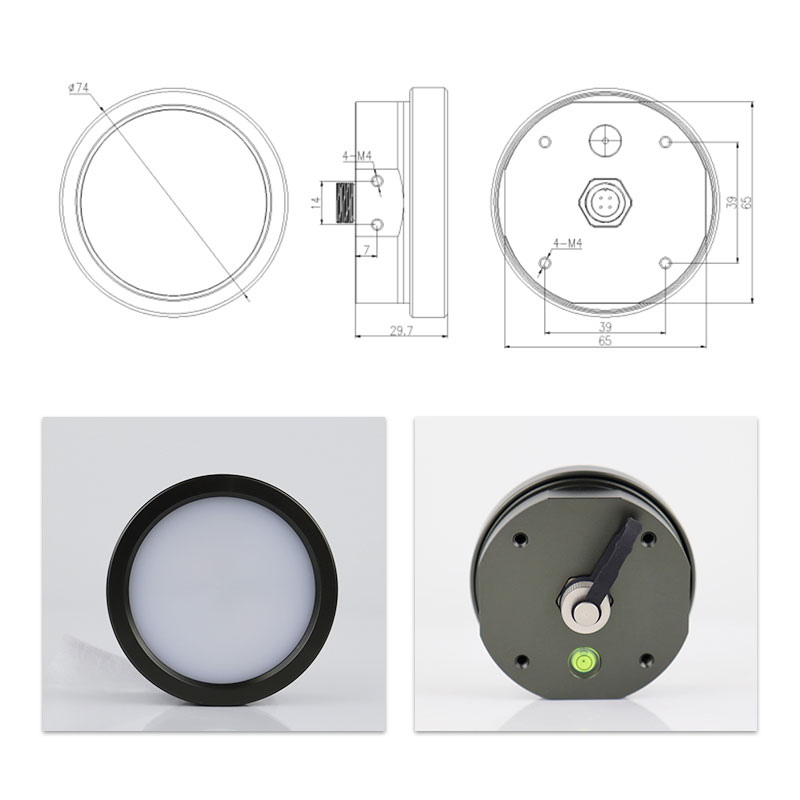

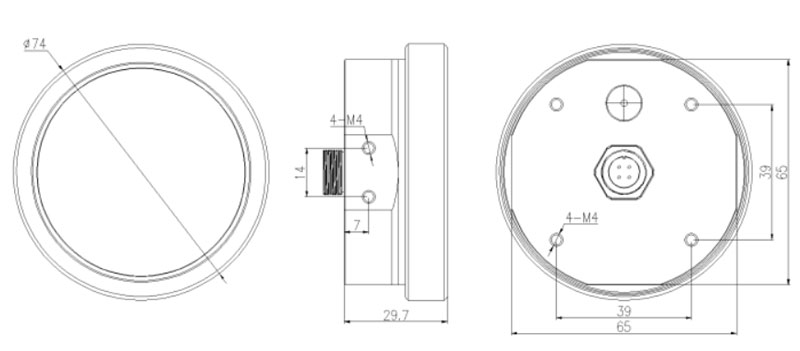

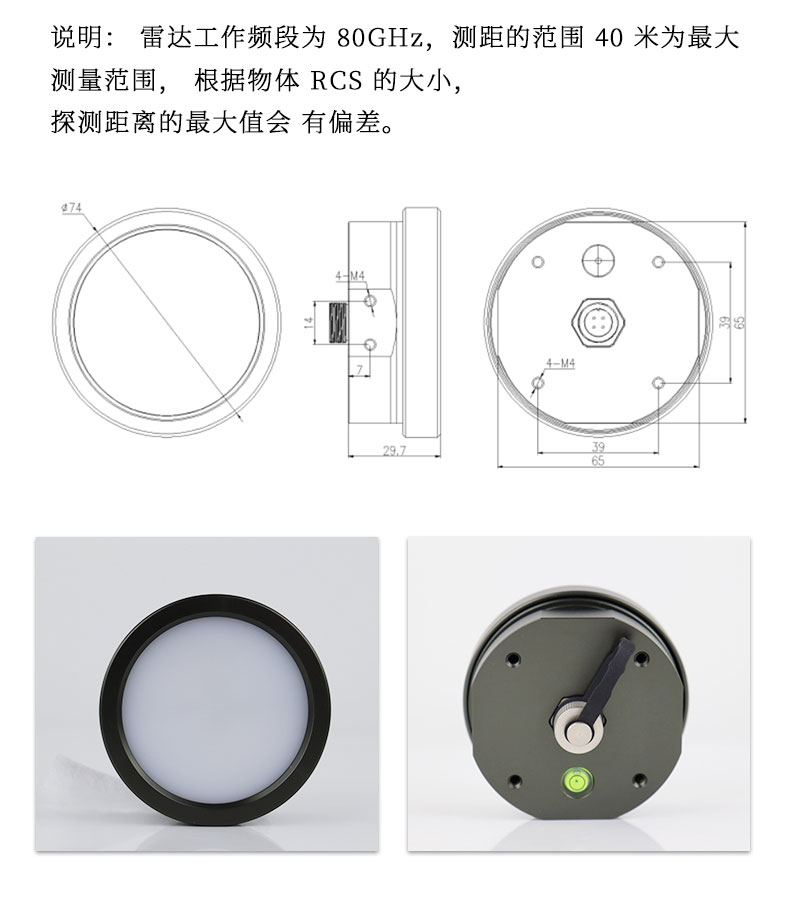

3、平板雷达水位计产品尺寸
