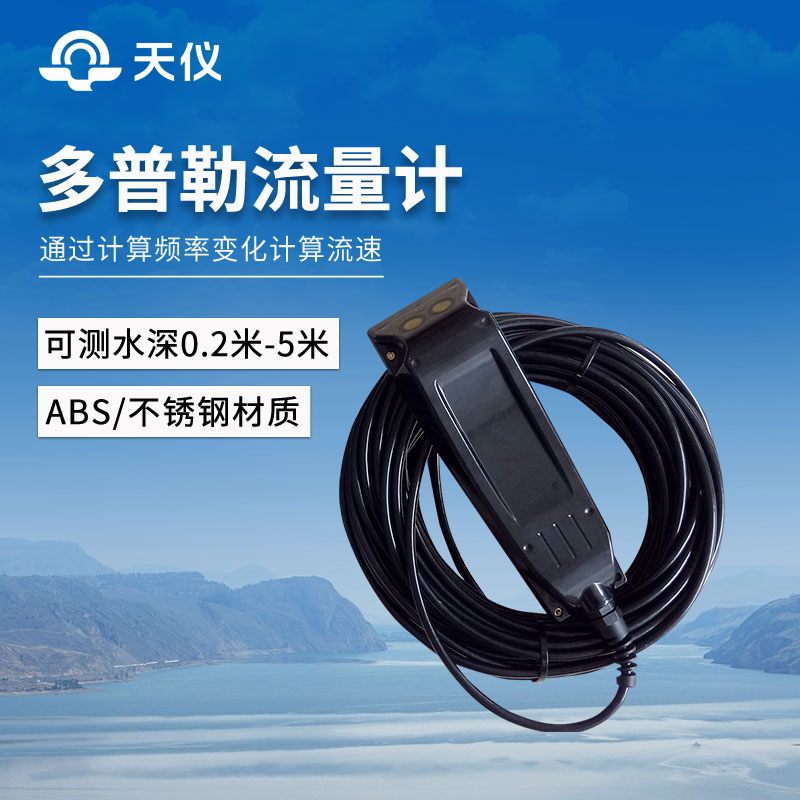

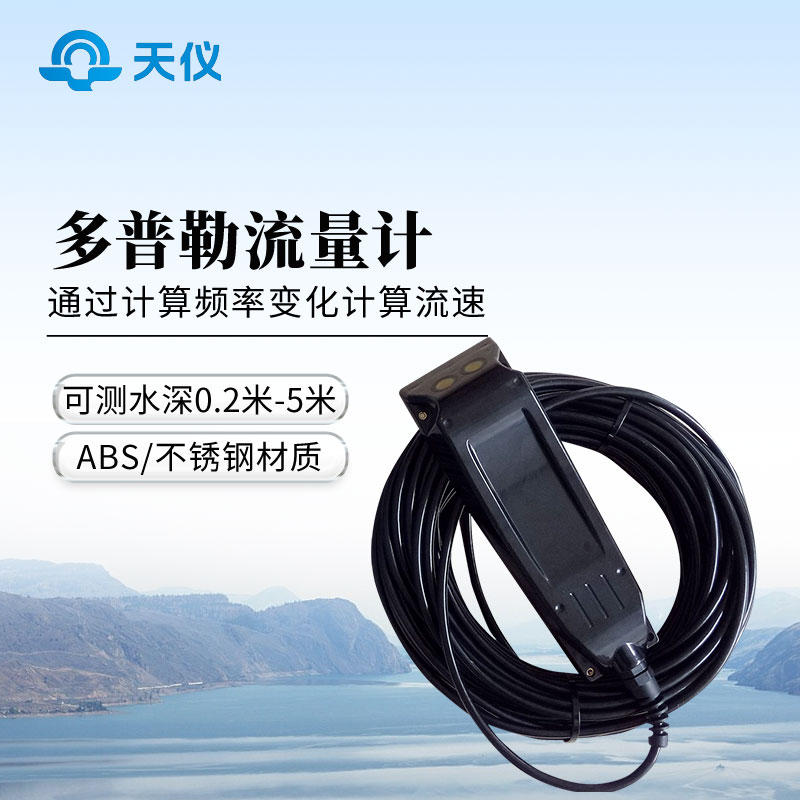

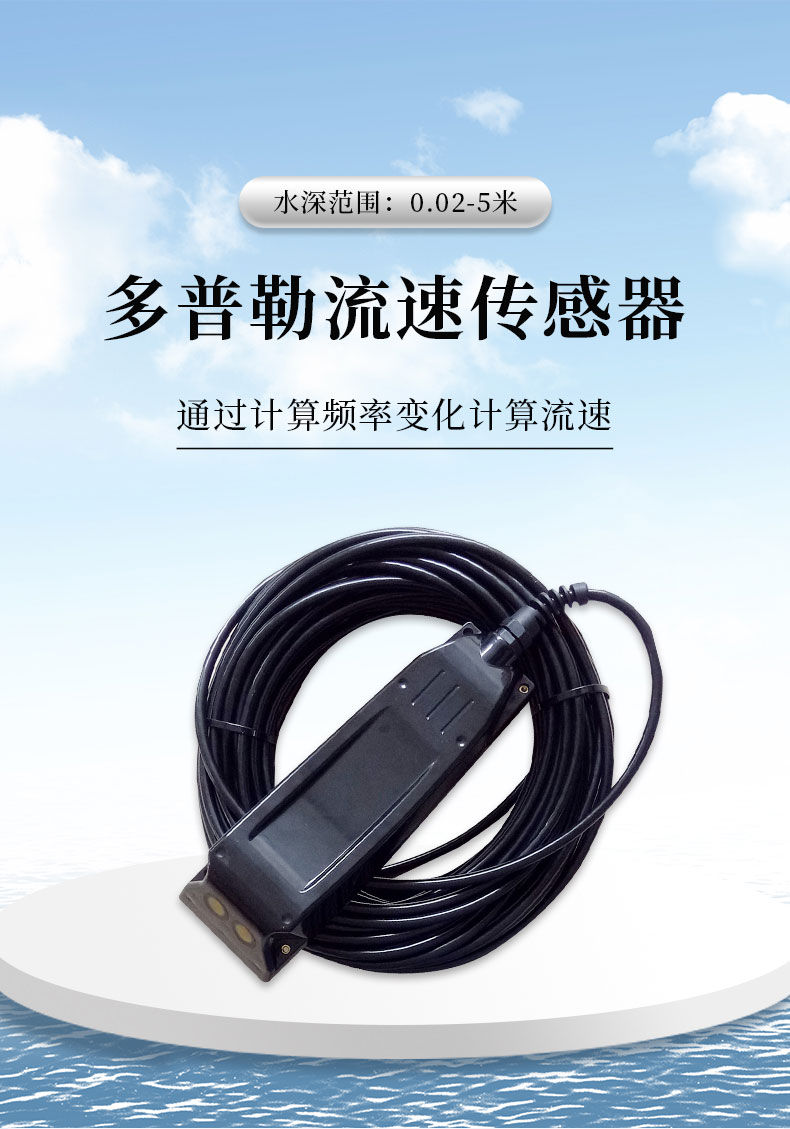

多普勒流量计

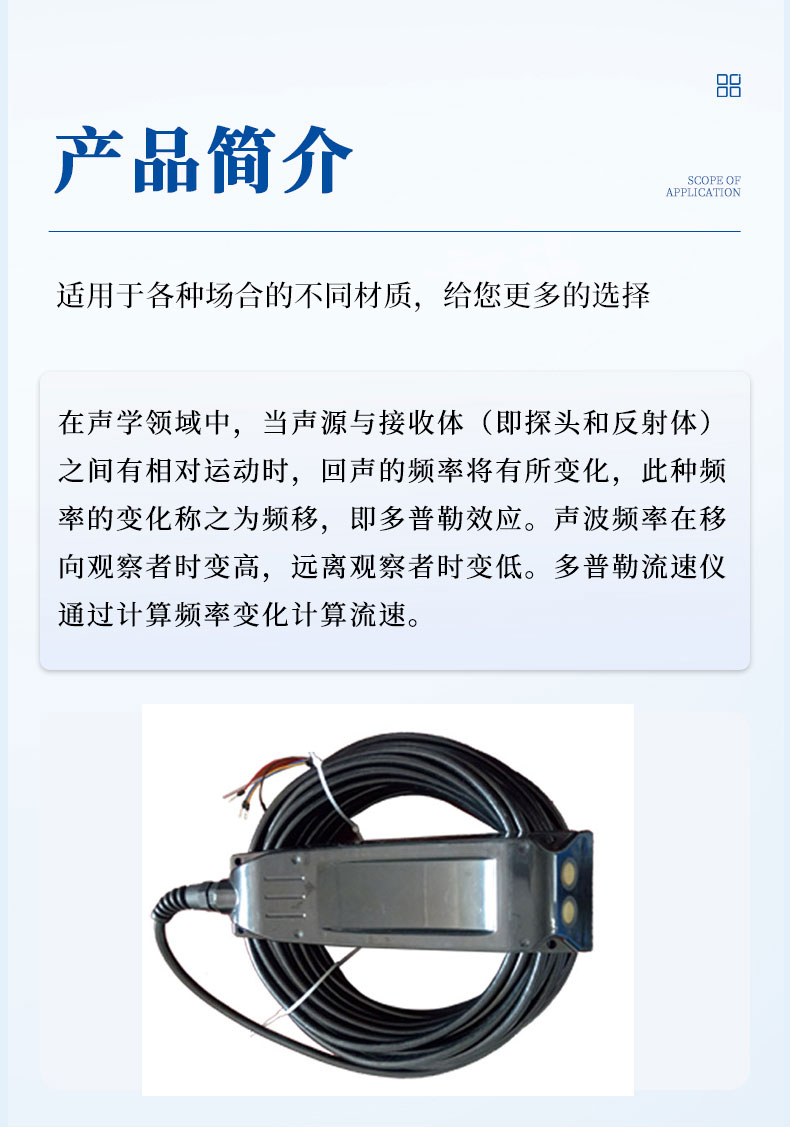

一、多普勒流量计产品原理：

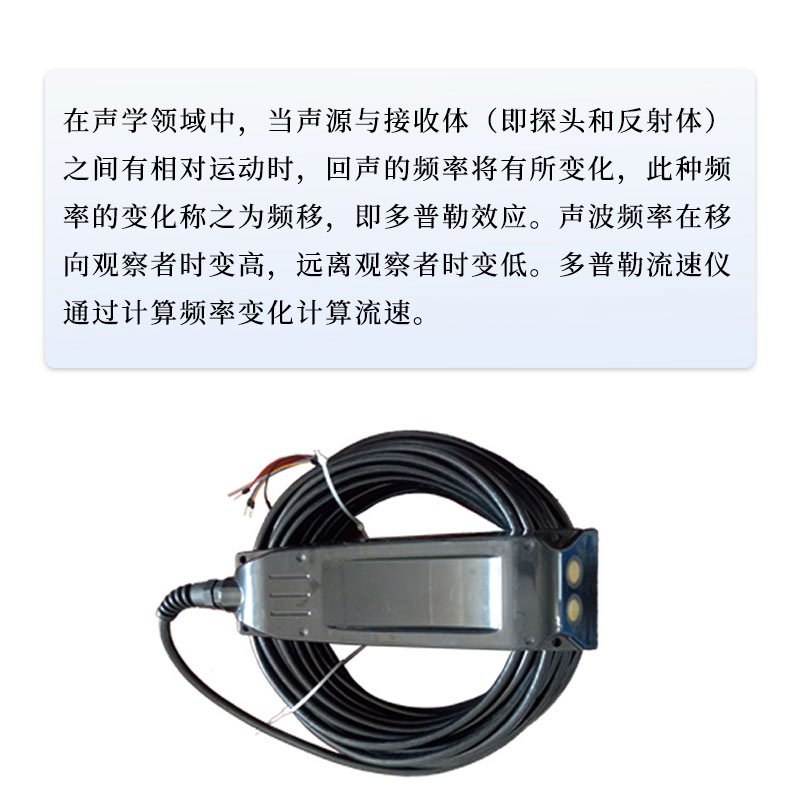

在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流速仪通过计算频率变化计算流速。

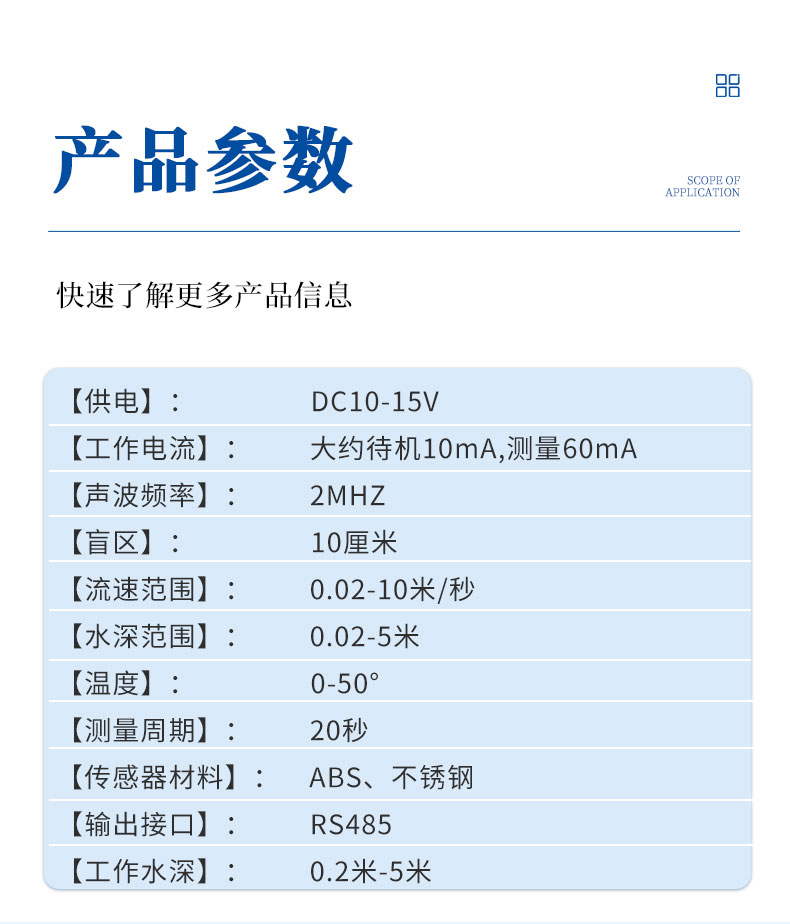

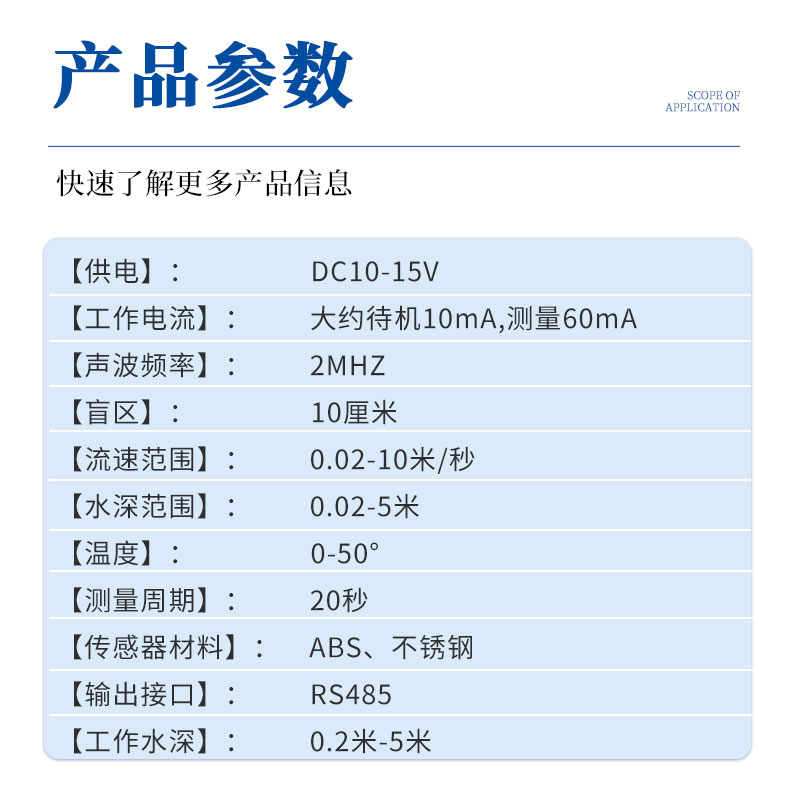

二、多普勒流量计技术参数

1.供电：DC10-15V

2.工作电流：大约待机10mA,测量60mA

3.声波频率：2MHZ

4.盲区：10厘米

5.流速范围：0.02-10米/秒

6.水深范围：0.02-5米

7.温度：0-50°

8.测量周期：20秒

9.传感器材料：ABS、不锈钢

10.输出接口：RS485

11.工作水深：0.2米-5米

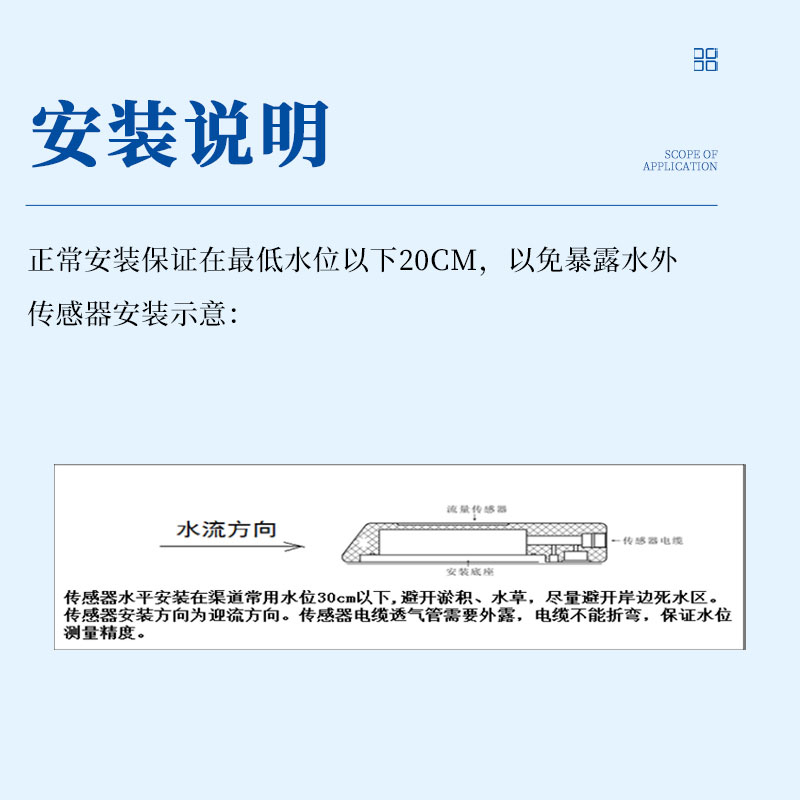

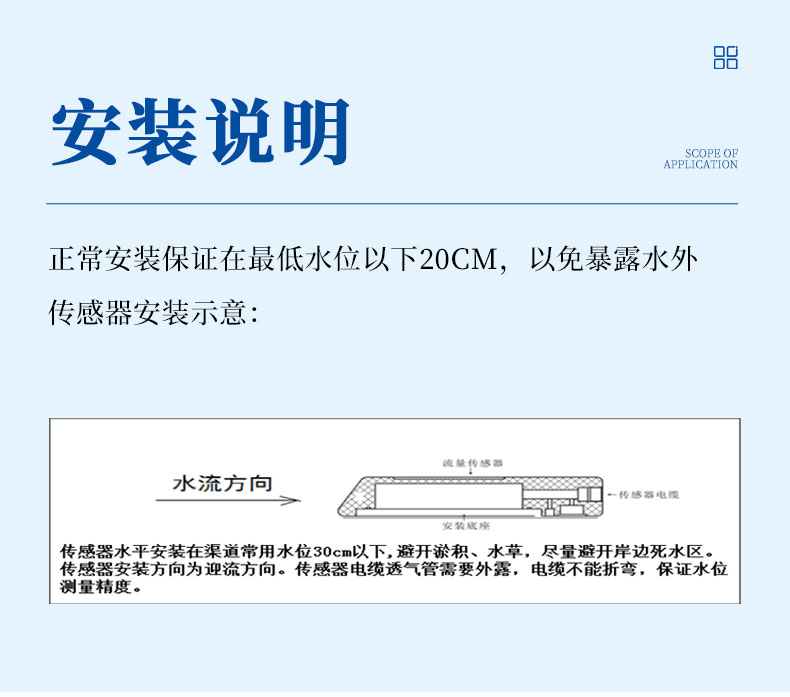

三、多普勒流量计安装说明：

正常安装保证在最低水位以下20CM，以免暴露水外

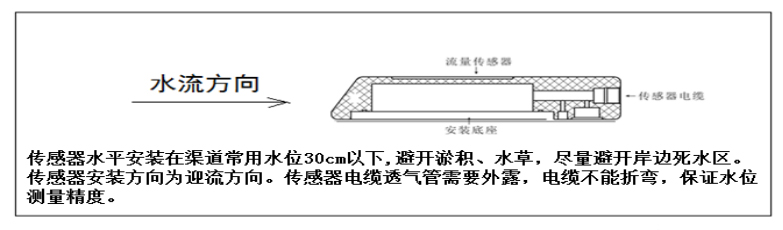

传感器安装示意：

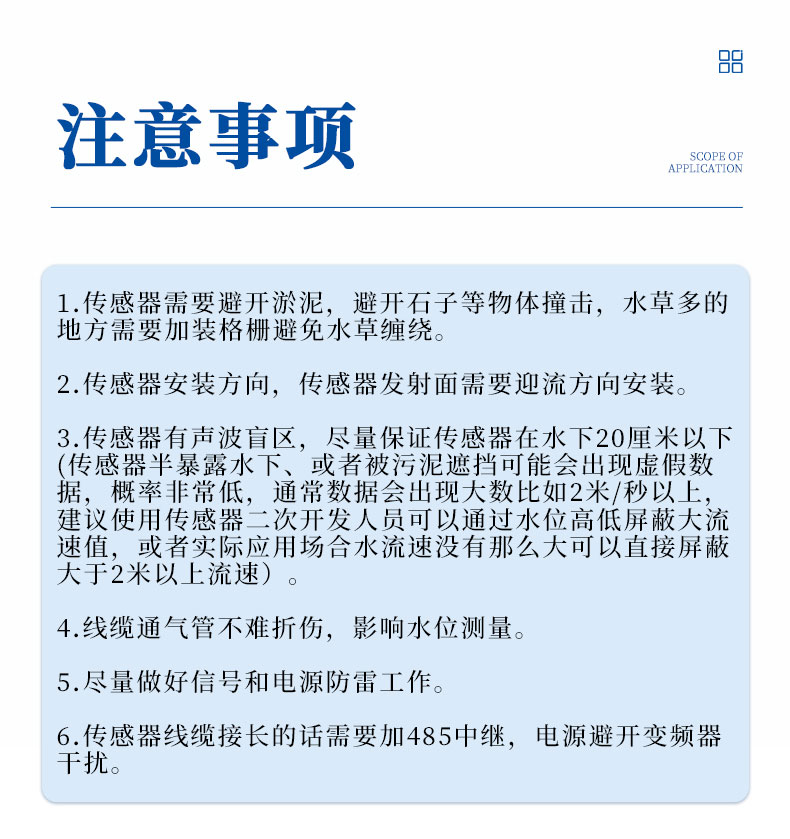

四、多普勒流量计注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下(传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。
